Процедура обслуживания прерывания.

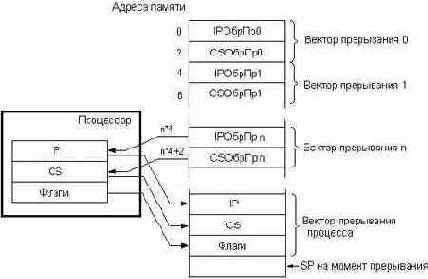

Самое начало оперативной памяти от адреса 0000h до 03FFh отводится под векторы прерываний - четырехбайтовые области, в которых хранятся адреса обработчиков прерываний (ОбрПр на Рисунок 1.12). В два старшие байта каждого вектора записывается сегментный адрес обработчика, в два младшие - смещение (относительный адрес) точки входа в обработчик. Векторы, как и соответствующие им прерывания, имеют номера, причем вектор с номером 0 располагается, начиная с адреса 0, вектор 1 - с адреса 4, вектор 2 - с адреса 8 и т.д. Вектор с номером п занимает, таким образом, байты памяти от n*4 до n*4+3. Всего в выделенной под векторы области памяти помещается 256 векторов.
Получив сигнал на выполнение процедуры прерывания с определенным номером, процессор сохраняет в стеке выполняемой программы текущее содержимое трех регистров процессора: регистра флагов, CS и IP. Два последних числа образуют полный адрес возврата в прерванную программу. Далее процессор загружает CS и IP из соответствующего вектора прерываний, осуществляя, тем самым, переход на обработчик прерывания, связанный с этим вектором.
Обработчик прерываний всегда заканчивается командой iret (interrupt return, возврат из прерывания), выполняющей обратные действия - извлечение из стека сохраненных там слов и помещение их назад в регистры IP и CS, а также в регистр флагов. Это приводит к возврату в основную программу в ту самую точку, где она была прервана.
В действительности запросы на обработку прерываний могут иметь различную природу. Помимо описанных выше аппаратных прерывания от периферийных устройств, называемых часто внешними, имеются еще два типа прерываний: внутренние и программные.
Внутренние прерывания возбуждаются цепями самого процессора при возникновении одной из специально оговоренных ситуаций, например, при выполнении операции деления на ноль или при попытке выполнить несуществующую команду. За каждым из таких прерываний закреплен определенный вектор, номер которого известен процессору. Например, за делением на 0 закреплен вектор 0, а за неправильной командой - вектор 6. Если процессор сталкивается с одной из таких ситуаций, он выполняет описанную выше процедуру прерывания, используя закрепленный за этой ситуацией вектор прерывания.
Наконец, еще одним чрезвычайно важным типом прерываний являются программные прерывания. Они вызываются командой hit с числовым аргументом, который рассматривается процессором, как номер вектора прерывания. Если в программе встречается, например, команда

int 13h

то процессор выполняет ту же процедуру прерывания, используя в качестве номера вектора операнд команды int. Программные прерывания применяются в первую очередь для вызова системных обслуживающих программ - функций DOS и BIOS. С командой int 2In вызова DOS мы уже сталкивались в примере 1-1 и будем встречаться еще многократно. В дальнейшем будут также приведены примеры использования команды int для вызова прикладных обработчиков программных прерываний.
Важно подчеркнуть, что описанные действия процессора выполняются совершенно одинаково для всех видов прерываний - внутренних, аппаратных и программных, хотя причины, возбуждающие процедуру прерывания, имеют принципиально разную природу.
Большая часть векторов прерываний зарезервирована для выполнения определенных действий; часть из них автоматически заполняется адресами системных программ при загрузке системы. Приведем краткую выдержку из таблицы векторов, позволяющую продемонстрировать разнообразие ее состава:

00h -внутреннее прерывание, деление на 0;
0lh -внутреннее прерывание, пошаговое выполнение (при TF=1);
02h -немаскируемое прерывание (вывод NMI процессора);
08h -аппаратное прерывание от системного таймера;
09h -аппаратное прерывание от клавиатуры;
0Eh -аппаратное прерывание от гибкого диска;
10h - программное прерывание, программы BIOS управления видеосистемой;
13h - программное прерывание, программы BIOS управления дисками;
16h - программное прерывание, программы BIOS управления клавиатурой;
IDh -не вектор, адрес таблицы видеопараметров, используемой BIOS;
lEh -не вектор, адрес таблицы параметров дискеты, используемой BIOS;
21h - программное прерывание, диспетчер функций DOS;
22h - программное прерывание, адрес перехода при завершении процесса, используемый DOS;
23h -программное прерывание, обработчик прерываний по <Ctrl>/C, используемый DOS;
25h - программное прерывание, абсолютное чтение диска (функция DOS);
26h - программное прерывание, абсолютная запись на диск (функция DOS);
60h...66h - зарезервировано для программных прерываний пользователя;
68h...6Fh - программные прерывания, свободные векторы;
70h -аппаратное прерывание от часов реального времени (с питанием от аккумулятора);
76h -аппаратное прерывание от жесткого диска;

Как видно из таблицы, векторы прерываний можно условно разбить
на следующие группы:
векторы внутренних прерываний процессора (0lh, 02h и др.);
векторы аппаратных прерываний (08h...0Fh и 70h...77h);
программы BIOS обслуживания аппаратуры компьютера (10h, 13h, 16h и др.);
программы DOS (21h, 22h, 23h и др.);
адреса системных таблиц BIOS (IDh, lEh и др.).
Системные программы, адреса которых хранятся в векторах прерываний, в большинстве своем являются всего лишь диспетчерами, открывающими доступ к большим группам программ, реализующих системные функции. Так, видеодрайвер BIOS (вектор 10h) включает программы смены видеорежима, управления курсором, задания цветовой палитры, загрузки шрифтов и многие другие. Особенно характерен в этом отношении вектор 21h, через который осуществляется вызов практически всех функций DOS: ввода с клавиатуры и вывода на экран, обслуживания файлов, каталогов и дисков, управления памятью и процессами, службы времени и т.д. Для вызова требуемой функции надо не только выполнить команду int с соответствующим номером, но и указать системе в одном из регистров (для этой цели всегда используется регистр АН) номер вызываемой функции. Иногда для "многофункциональных" функций приходится указывать еще и номер подфункции (в регистре AL).
