Аппаратная организация прерываний.
Два контроллера используются для увеличения допустимого количества внешних устройств. Дело в том, что каждый контроллер прерываний может обслуживать сигналы лишь от 8 устройств. Для обслуживания большего количества устройств контроллеры можно объединять, образуя из них веерообразную структуру. В современных машинах устанавливают два контроллера, увеличивая тем самым возможное число входных устройств до 15 (7 у ведущего и 8 у ведомого контроллеров).

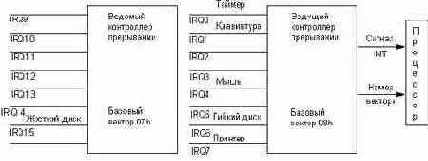

К входным выводам IRQ1...IRQ7 и IRQ8...IRQ15 (IRQ - это сокращение от Interrupt Request, запрос прерывания) подключаются выводы устройств, на которых возникают сигналы прерываний. Выход ведущего контроллера подключается к входу INT микропроцессора, а выход ведомого - к входу IRQ2 ведущего. Основная функция контроллеров - передача сигналов запросов прерываний от внешних устройств на единственный вход прерываний микропроцессора. При этом, кроме сигнала INT, контроллеры передают в микропроцессор по линиям данных номер вектора, который образуется в контроллере путем сложения базового номера, записанного в одном из его регистров, с номером входной линии, по которой поступил запрос прерывания. Номера базовых векторов заносятся в контроллеры автоматически в процессе начальной загрузки компьютера. Для ведущего контроллера базовый вектор всегда равен 8, для ведомого - 70h. Таким образом, номера векторов, закрепленных за аппаратными прерываниями, лежат в диапазонах 8h...Fh и 70h...77h. Очевидно, что номера векторов аппаратных прерываний однозначно связаны с номерами линий, или уровнями IRQ, а через них - с конкретными устройствами компьютера. На Рисунок 1.11 указаны некоторые из стандартных устройств компьютера, работающих в режиме прерываний.
Процессор, получив сигнал прерывания, выполняет последовательность стандартных действий, обычно называемых процедурой прерывания. Подчеркнем, что здесь идет речь лишь о реакции самого процессора на сигналы прерываний, а не об алгоритмах обработки прерываний, предусматриваемых пользователем в программах обработки прерываний.
Объекты вычислительной системы, принимающие участие в процедуре прерывания, и их взаимодействие показаны на Рисунок 1.12.
