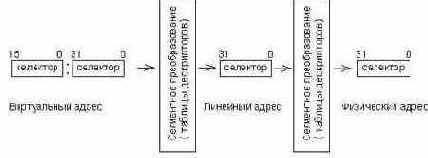

Цепочка преобразований виртуального адреса в физический.




Страницей называется связный участок линейного или физического адресного пространства объемом 4 Кбайт. Программа работает в линейном адресном пространстве, не подозревая о существовании страничного преобразования или даже самих страниц. Механизм страничной трансляции отображает логические страницы на физические в соответствии с информацией, содержащейся в страничных таблицах. В результате отдельные 4х-килобайтовыс участки программы могут реально находиться в любых несвязных друг с другом 4х-килобайтовых областях физической памяти (Рисунок 4.6). Порядок размещения физических страниц в памяти может не соответствовать (и обычно не соответствует) порядку следования логических страниц. Более того, некоторые логические страницы могут перекрываться, фактически сосуществуя в одной и той же области физической памяти.
Страничная трансляция представляет собой довольно сложный механизм, в котором принимают участие аппаратные средства процессора и находящиеся в памяти таблицы преобразования. Назначение и взаимодействие элементов системы страничной трансляции схематически изображено на Рисунок 4.7.
Система страничных таблиц состоит из двух уровней. На первом уровне находится каталог таблиц страниц (или просто каталог страниц) - резидентная в памяти таблица, содержащая 1024 4х-байтовых поля с адресами таблиц страниц. На втором уровне находятся таблицы страниц, каждая из которых содержит так же 1024 4х-байтовых поля с адресами физических страниц памяти. Максимально возможное число таблиц страниц определяется числом полей в каталоге и может доходить до 1024. Поскольку размер страницы составляет 4 Кбайт, 1024 таблицы по 1024 страницы перекрывают все адресное пространство (4 Гбайт).
