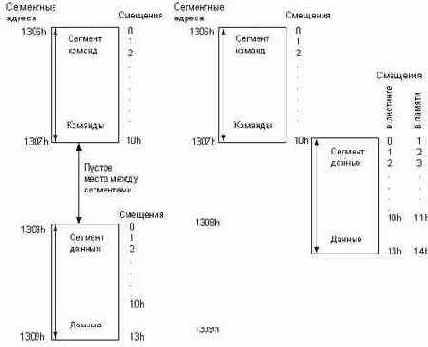

Расположение сегментов программы в памяти при выравнивании по умолчанию (а) и на байт (б).





Для того, чтобы устранить потери памяти, можно сегмент данных объявить с выравниванием на байт:

data segment byte

Такое объявление даст возможность системе загрузить сегмент данных так, как показано на Рисунок 2.2, б. Сегмент данных частично перекрывает сегмент команд, начинаясь на границе его последнего параграфа (в нашем случае по адресу 1307h). Для того, чтобы данные не наложились на последние команды сегмента команд, они смещаются вниз так, что начинаются сразу же за сегментом команд. В нашем примере, где сегмент команд "выступает" за сегментный адрес 1307h всего на 1 байт, данные и надо сместить на этот 1 байт. В результате поле msg, с которого начинается сегмент данных, и которое в листинге имело смещение 0, получит смещение 1. Все остальные адреса в сегменте данных также сместятся на один байт вперед. В результате данные будут располагаться в физической памяти вплотную за командами, без всяких промежутков, однако все обращения в сегменте команд к данным должны быть скорректированы на величину перекрытия сегментов, в нашем случае - на 1 байт. Эта коррекция выполняется системой после загрузки программы в память, но еще до ее запуска. Адреса, которые могут потребовать описанной коррекции, и помечаются в листинге трансляции буквой "г". Из сказанного следует очень важный и несколько неожиданный вывод: коды команд программы в памяти могут не совпадать с кодами, показанными в листинге трансляции. Это обстоятельство необходимо учитывать при отладке программ с помощью интерактивного отладчика, который, естественно, показывает в точности то, что находится в памяти, и что не всегда соответствует листингу трансляции.
Вернемся к рассмотрению листинга трансляции. Данные, введенные нами в программу, также оттранслировались: вместо символов текста в загрузочный файл попадут коды ASCII этих символов. Так, буква "П" преобразовалась в код 8Fh, буква "р" в код ЕО и т. д. При выводе этих кодов на экран видеосистема компьютера преобразует их назад в изображения символов, записанных в исходном тексте программы.
Из листинга трансляции легко определить размер отдельных составляющих программы. В нашем случае длина сегмента команд составляет 11h = 17 байт, длина сегмента данных - 14h = 20 байт, а под стек отведено ровно столько, сколько мы запросили в программе - 100h = 256 байт. Размер же всей программы окажется больше суммы длин сегментов, во-первых, из-за пустых промежутков между сегментами (у нас на них уйдет 15 + 12 = 27 байт), и, во-вторых, за счет подсоединения к программе обязательного префикса программы, имеющего всегда размер 256 байт.
Как мы уже отмечали, в результате трансляции программы образуется два файла - с листингом и с объектным модулем программы.
Объектный файл является основным результатом работы транслятора и представляет собой текст программы, преобразованный в машинные коды. Хотя в этом файле уже присутствуют коды команд, он не может быть выполнен. Для того чтобы получить выполнимую программу, объектный файл необходимо скомпоновать.
Компоновка объектного файла выполняется с помощью программы компоновщика (редактора связей). Эта программа получила такое название потому, что ее основное назначение - подсоединение к файлу с основной программой файлов с подпрограммами и настройка связей между ними. Однако компоновать необходимо даже простейшие программы, не содержащие подпрограмм. Дело в том, что у компоновщика имеется и вторая функция - изменение формата объектного файла и преобразование его в выполнимый файл, который может быть загружен в оперативную память и выполнен. Файл с программой компоновщика обычно имеет имя LINK.EXE, хотя это может быть и не так. Например, компоновщик пакета TASM назван TLINK.EXE. В результате компоновки образуется загрузочный, или выполнимый файл с расширением .ЕХЕ.
Отладку и изучение работы готовой программы удобнее всего осуществлять с помощью интерактивного отладчика, который позволяет выполнять отлаживаемую программу по шагам или с точками останова, выводить на экран содержимое регистров и областей памяти, модифицировать (в известных пределах) загруженную в память программу, принудительно изменять содержимое регистров и выполнять другие действия, позволяющие в наглядной и удобной форме контролировать выполнение программы.
Рассмотрим вкратце основные приемы работы с "турбоотладчиком" TD.EXE из пакета TASM. Приступая к работе с отладчиком, следует убедиться, что в рабочем каталоге имеются и загрузочный (Р.ЕХЕ), и исходный (P.ASM) файлы, так как отладчик в своей работе использует оба эти файла. Для запуска отладчика следует ввести команду

td р

На экране появится кадр отладчика, в котором видны два окна - окно Module с исходным текстом отлаживаемой программы и окно Watches для наблюдения за ходом изменения заданных переменных в процессе выполнения программы (Рисунок 2.3). Окно Watches нам не понадобится, и его можно убрать, щелкнув мышью по маленькому квадратику в левом верхнем углу окна, или введя команду <Alt>+<F3>, предварительно сделав это окно активным. Переключение (по кругу) между окнами осуществляется клавишей <F6>.
