Сдвиговые операции


  • Команда:
  • SAR приемник, счетчик
  • Назначение:
  • Арифметический сдвиг вправо
  • Команда:
  • SAL приемник, счетчик
  • Назначение:
  • Арифметический сдвиг влево
  • Команда:
  • SHR приемник, счетчик
  • Назначение:
  • Логический сдвиг вправо
  • Команда:
  • SHL приемник, счетчик
  • Назначение:
  • Логический сдвиг влево
  • Процессор:
  • 8086

    Эти четыре команды выполняют двоичный сдвиг приемника (регистр или переменная) вправо (в сторону старшего бита) или влево (в сторону младшего бита) на значение счетчика (число или регистр CL, из которого учитываются только младшие пять бит, которые могут принимать значения от 0 до 31), Операция сдвига на 1 эквивалентна умножению (сдвиг влево) или делению (сдвиг вправо) на 2. Так, число 0010b (2) после сдвига на 1 влево превращается в 0100b (4). Команды SAL и SHL выполняют одну и ту же операцию (на самом деле это одна и та же команда) — на каждый шаг сдвига старший бит заносится в CF, все биты сдвигаются влево на одну позицию, и младший бит обнуляется. Команда SHR выполняет прямо противоположную операцию: младший бит заносится в CF, все биты сдвигаются на 1 вправо, старший бит обнуляется. Эта команда эквивалентна беззнаковому целочисленному делению на 2. Команда SAR действует по аналогии с SHR, только старший бит не обнуляется, а сохраняет предыдущее значение, так что, например, число 11111100b (-4) перейдет в 11111110b (-2). SAR, таким образом, эквивалентна знаковому делению на 2, но, в отличие от IDIV, округление происходит не в сторону нуля, а в сторону отрицательной бесконечности. Так, если разделить -9 на 4 с помощью IDIV, результат будет -2 (и остаток -1), а если выполнить арифметический сдвиг вправо числа -9 на 2, результат будет -3. Сдвиги больше чем на 1 эквивалентны соответствующим сдвигам на 1, выполненным последовательно. Схема всех сдвиговых операций приведена на рис. 7.

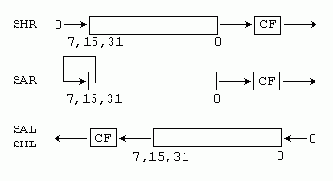

    Рис. 7. Сдвиговые операции


    Рис. 7. Сдвиговые операции


    Сдвиги на 1 изменяют значение флага OF: SAL/SHL устанавливают его в 1, если после сдвига старший бит изменился (то есть старшие два бита исходного числа не были одинаковыми), и в 0, если старший бит остался тем же. SAR устанавливает OF в 0, и SHR устанавливает OF в значение старшего бита исходного числа. Для сдвигов на несколько бит значение OF не определено. Флаги SF, ZF, PF устанавливаются всеми сдвигами в соответствии с результатом, значение AF не определено (кроме случая, если счетчик сдвига равен нулю, в котором ничего не происходит и флаги не изменяются).
